全ステンレス製
（設計のみで製作は依頼しました。）
センターに１６ｍｍのアルミパイプをセット。
合わせる。
加熱して曲げます。
給電部は４ターンのヘリカル。
（後日３ターンに変更）
|
| 1000mm Dish 設計仕様 | |
| Frequency | 2400Mhz |
| Diameter | 1000mm |
| Gain | 25.0db |
| F | 500mm |
| Angle of Focus | 106.26 deg |
| F/D | 0.5 |
| Depth | 125mm |
|

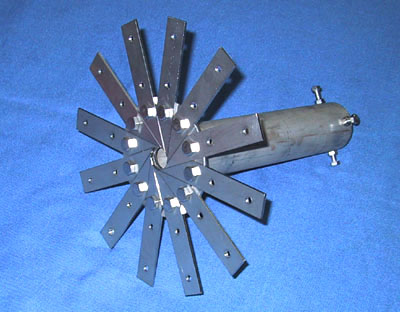

マウント部分 全ステンレス製 （設計のみで製作は依頼しました。） |
|

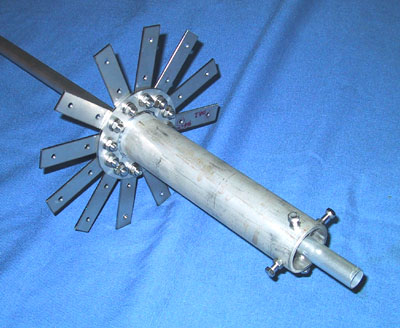

マウント部分 センターに１６ｍｍのアルミパイプをセット。 |
|

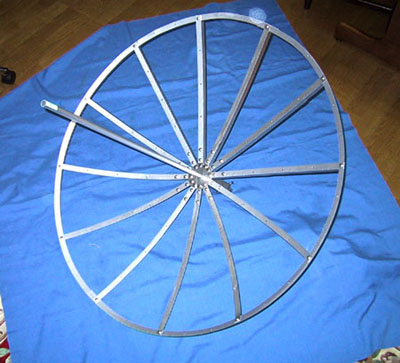

フレーム（１９ｍｍｘ１９ｍｍのL型）を組み 合わせる。 加熱して曲げます。 |
|

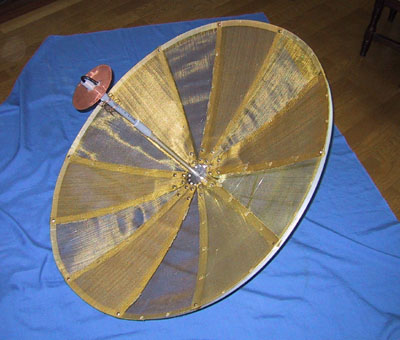

真鍮の金網を貼り付ける。 給電部は４ターンのヘリカル。 （後日３ターンに変更） |

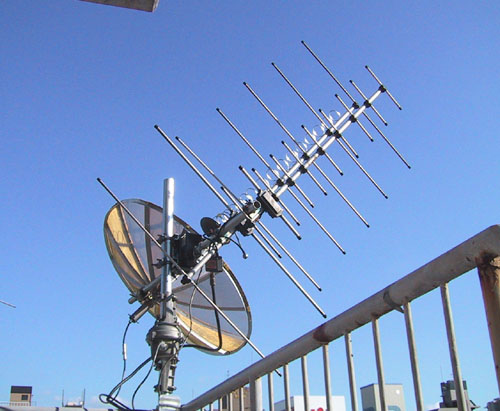

| 左から1000mmDISH(2400Mhz) 19ele Roup(1200Mhz) 7ele YAGI(144Mhz) 10ele YAGI(430Mgz) | |
|
|
